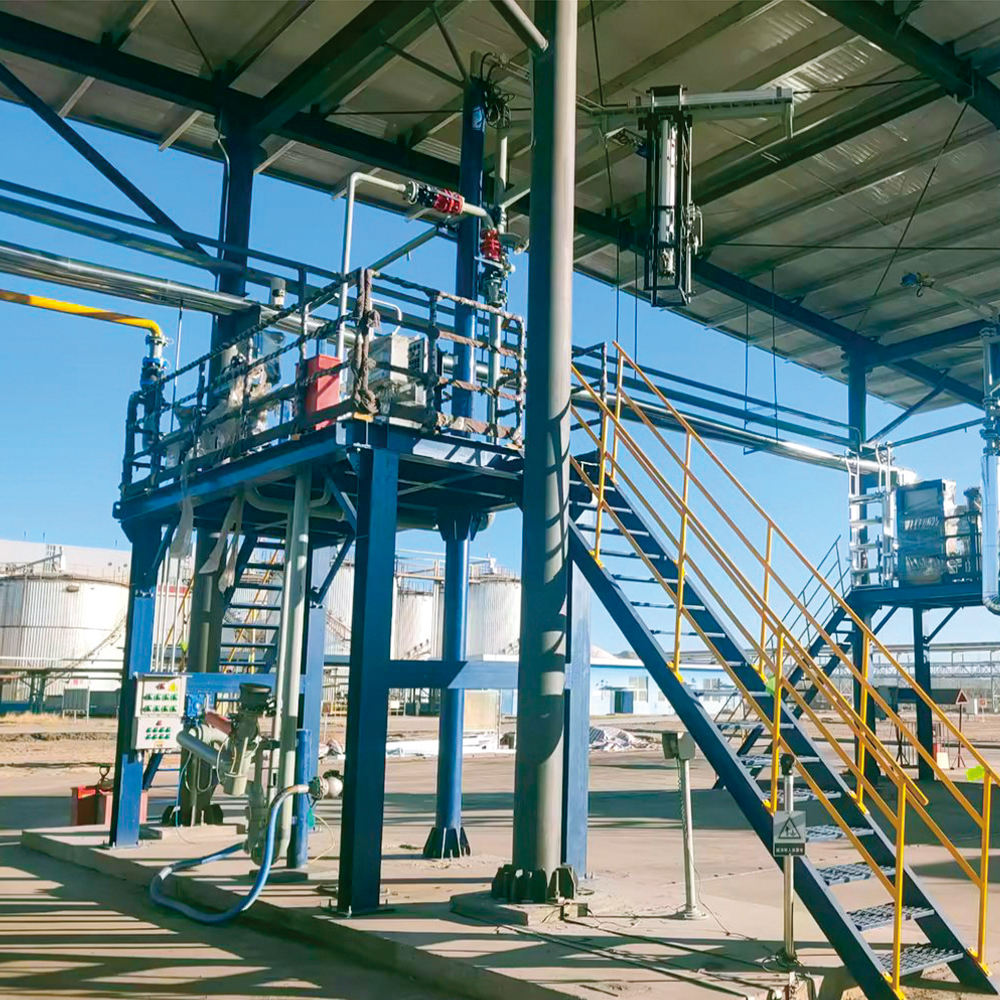

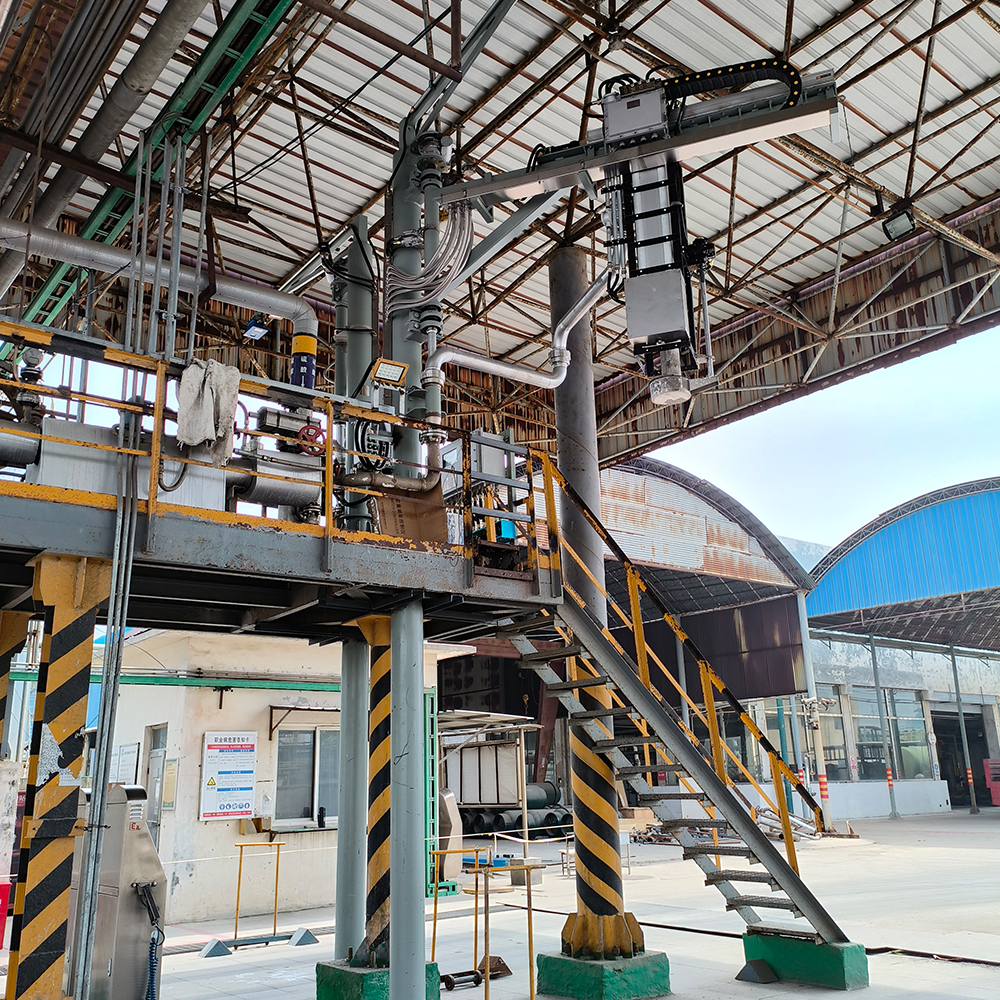

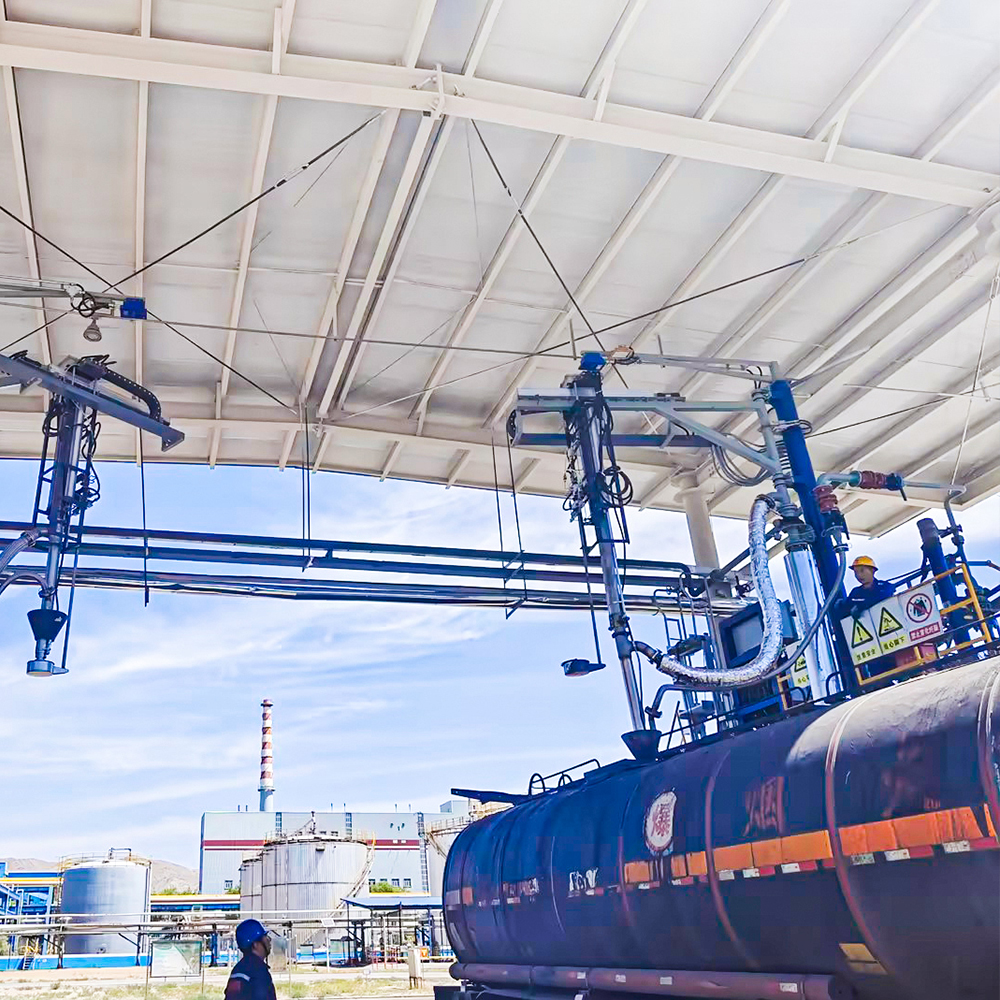

Полностью автоматизированный наливной рукав поворотной конструкции монтируется на готовые основания стандартных ручных рукавов без переделки площадей. Идеально подходит для модернизации действующих объектов, экономит производственное пространство и является экономически выгодным вариантом автоматизации.
| 1 | 2 | 3 | 4 |
|
|
|
|
 |
| № | Наименование | Параметры / Технические характеристики |
|---|---|---|
| 1 | Обозначение (тег) | (уточняется) |
| 2 | Рабочая среда | (уточняется) |
| 3 | Модель | AW-AI-ZLCG-02 |
| 4 | Номинальный диаметр | Жидкая фаза: DN100 |
| 5 | Количество | 1 шт. |
| 6 | Материал трубопровода | Подбирается в зависимости от рабочей среды |
| 7 | Расчётная температура (℃) | от −20℃ до +80℃ |
| 8 | Рабочая температура (℃) | Температура окружающей среды |
| 9 | Рабочее давление (МПа) | 0,5 МПа |
| 10 | Расчётное давление (МПа) | 1,6 МПа |
| 11 | Расход | 0–100 м³/ч |
| 12 | Стандарт фланца | HG/T20592-2009 WN/RF PN16 |
| 13 | Масса оборудования | 1 000 кг |
| 14 | Габаритные размеры | Ферма: 4 600 × 1 000 × 4 000 мм ⚠️ |

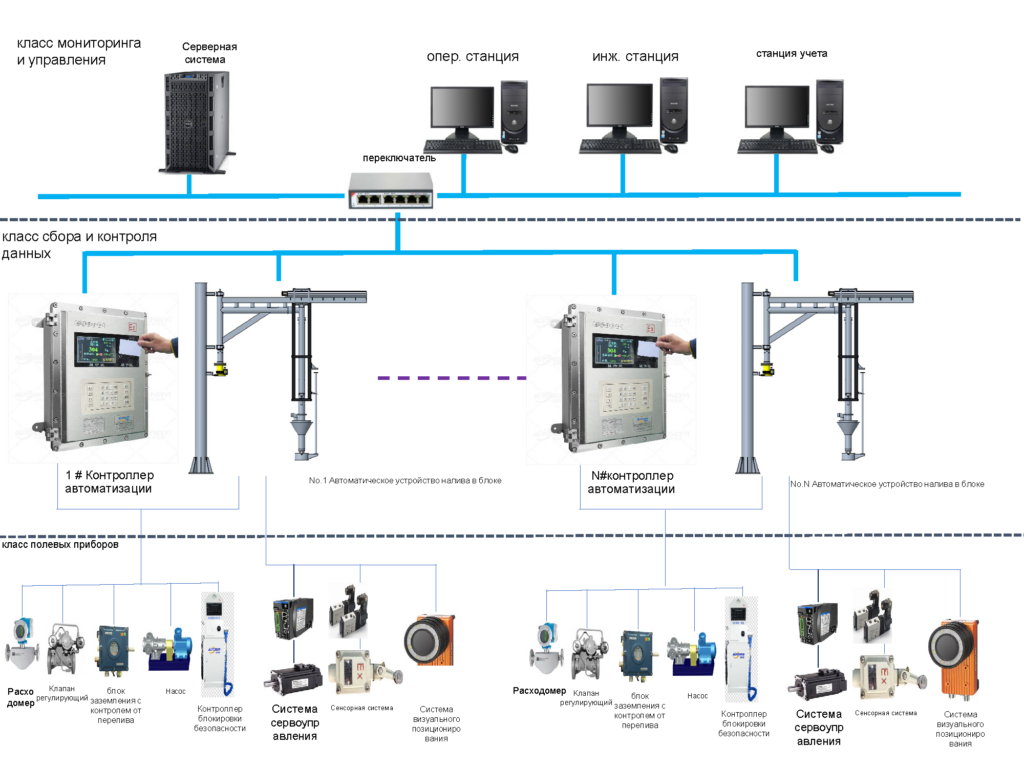

| 15 | Комплектующие | Устройство автоматического позиционирования, устройство слива остаточной жидкости и соответствующая система управления |
| 16 | Тип привода | Два электрических серводвигателя |
| 17 | Потребляемая мощность | Номинальное напряжение: ~220 В; Номинальная мощность: 2 кВт |
| 18 | Инженерное обеспечение | Сжатый воздух: 0,15 нм³ на цикл налива |
| 19 | Высота установки на объекте | Сборник остаточной жидкости расположен на 150 мм выше горловины цистерны |
| 20 | Эксплуатационная нагрузка на фундамент | 5 кН/м² |
| 21 | Обработка поверхности | 2 слоя эпоксидного цинконаполненного грунта, затем 2 слоя финишного покрытия |
| Управление в один касание | Безопасность и защита окружающей среды | Снижение затрат и повышение эффективности |
|---|---|---|

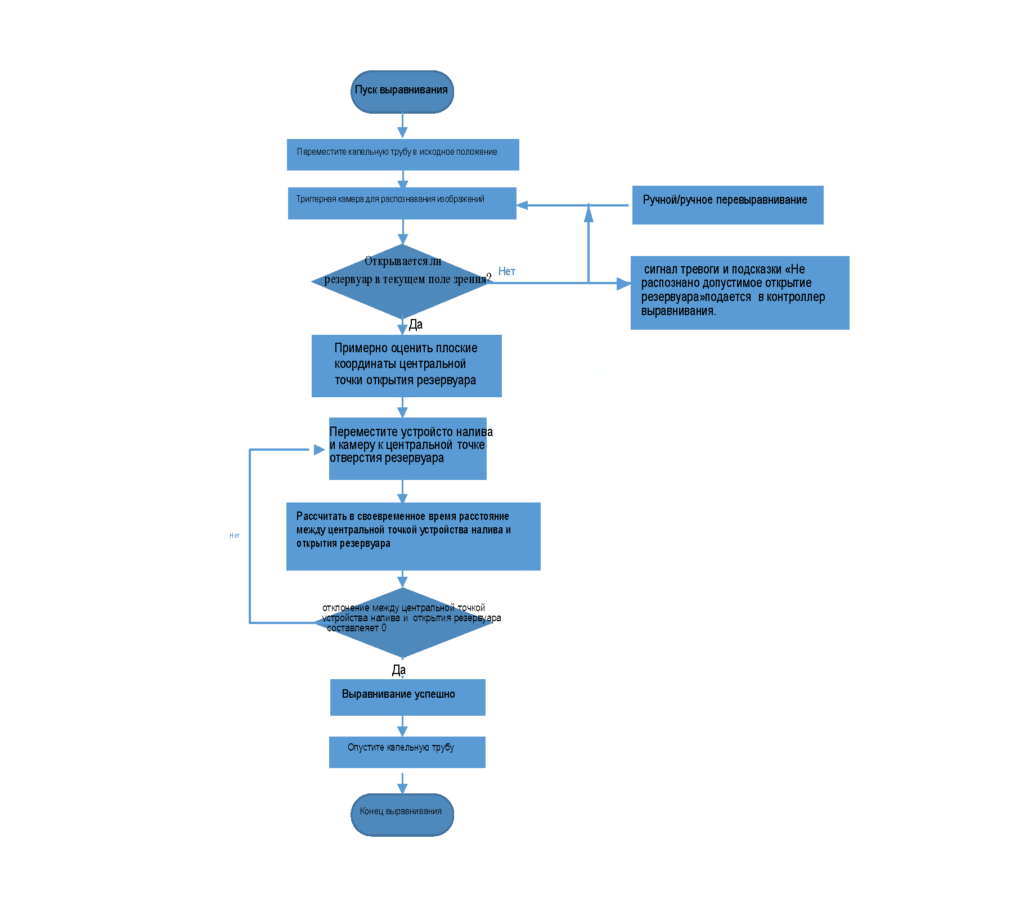

| Обеспечивает полностью автоматизированный, дозированный и герметичный налив на всём протяжении процесса. Ключевые функции включают автоматическое быстрое позиционирование, вертикальное опускание трубы, патрульный возврат и интеллектуальную блокировку — без ручного вмешательства на месте. | Оснащён функциями мониторинга утечек и удалённой передачи данных. Система способна автоматически остановить процесс налива при прогнозировании потенциальных опасностей системой управления. Кроме того, предусмотрен встроенный блок улавливания паров (VRU) для эффективного снижения рисков и повышения экологической безопасности. | Существенно снижает высокую трудоёмкость и риски безопасности, характерные для традиционных ручных операций (например, нахождение персонала на верхней части цистерн). Значительно сокращает требуемую численность персонала на объекте, одновременно повышая эффективность организации производства и уровень информатизации. |
Настоящая спецификация разработана для улучшения качества упаковки, упорядочивания упаковочных процессов и исключения повреждения или потери изделий при транспортировке из-за недостатков упаковки.
Данная норма распространяется на упаковку всей экспортируемой продукции компании.
| Этап | Требования | Ответственный отдел |
| Перед упаковкой | Проверить успешное прохождение испытаний и отсутствие дефектов у изделия. Проверить чистоту внешней поверхности, отсутствие пятен, стоячей воды и других загрязнений. | Отдел контроля качества |
| Упаковка продукции | 1. Упаковка модулей на рамах и контейнерная упаковка: Используется трехслойная упаковка: внутренняя, промежуточная и внешняя. Упаковка плотно фиксируется, обеспечивая надёжную защиту изделий.a. Отдельные приборы на раме оборачиваются пузырчатой пленкой и туго затягиваются стретч-пленкой. b. Вся рама целиком оборачивается пузырчатой и стретч-пленкой. c. Оборудование в контейнерах с каркасами надёжно крепится обвязочными лентами. d. Отдельные трубопроводы оборачиваются защитной тканью для предотвращения скола лакокрасочного покрытия при ударе, затем размещаются на специальных упаковочных стеллажах.Примечание к рисункам2. Индивидуальная упаковка Применяется трехслойная упаковка с плотной фиксацией для сохранности товара. Внутренняя упаковка: Изделия полностью оборачиваются пенопленкой, исключая трение и удары между деталями либо об картонную коробку. На каждый экземпляр наклеивается двуязычная маркировка (китайский+английский) для удобства инвентаризации покупателем. Промежуточная упаковка: Укладка в картонные коробки. Внешняя упаковка: Фанерные ящики без фумигации, усиленные стальными лентами. Пустоты внутри коробки заполняются амортизационным наполнителем. Для тяжёлых изделий повышенные требования к прочности упаковки против повреждений при перевозке. | Производственный отдел / Отдел складской логистики |
| Финальная упаковка | 1. Восемь стоек ящика обвиваются стальными лентами или широкими деревянными планками. Примечание: ширина планки: мм; толщина: мм. 2. Внутри ящика предусматривается от 6 до 8 точек усиления. 3. При площади одной грани свыше 2 куб.м требуется усиление поперечными балками или стальными двутаврами. Примечание: шаг между элементами усиления ≤ мм. 4. Все упаковки оснащаются проёмами под вилку погрузчика для удобства погрузки и выгрузки. 5. Габариты упаковки подбираются под внутренние размеры контейнера, выход за его пределы запрещён. | Отдел складской логистики |
| Транспортная маркировка | Согласно сопроводительным документам транспортные этикетки наклеиваются на лицевую часть ящика, упаковочные листы – на боковые грани. | Отдел складской логистики |
| Предупредительные надписи на упаковке | Наклейки: Хрупкий груз, Беречь от влаги, Верх груза. Этикетки чёткие и надёжно закреплены. | Отдел складской логистики |
| Вложение эксплуатационной документации | В комплект обязательно входит инструкция по эксплуатации (полностью на английском либо англо-китайская версия), сертификат соответствия и протокол испытаний. Документы только на китайском языке не допускаются. | Отдел контроля качества |
| Фиксация фото для архива | Процесс упаковки фиксируется фото или видеосъёмкой с отметкой даты, все файлы сохраняются в архиве компании. | Отдел складской логистики |
