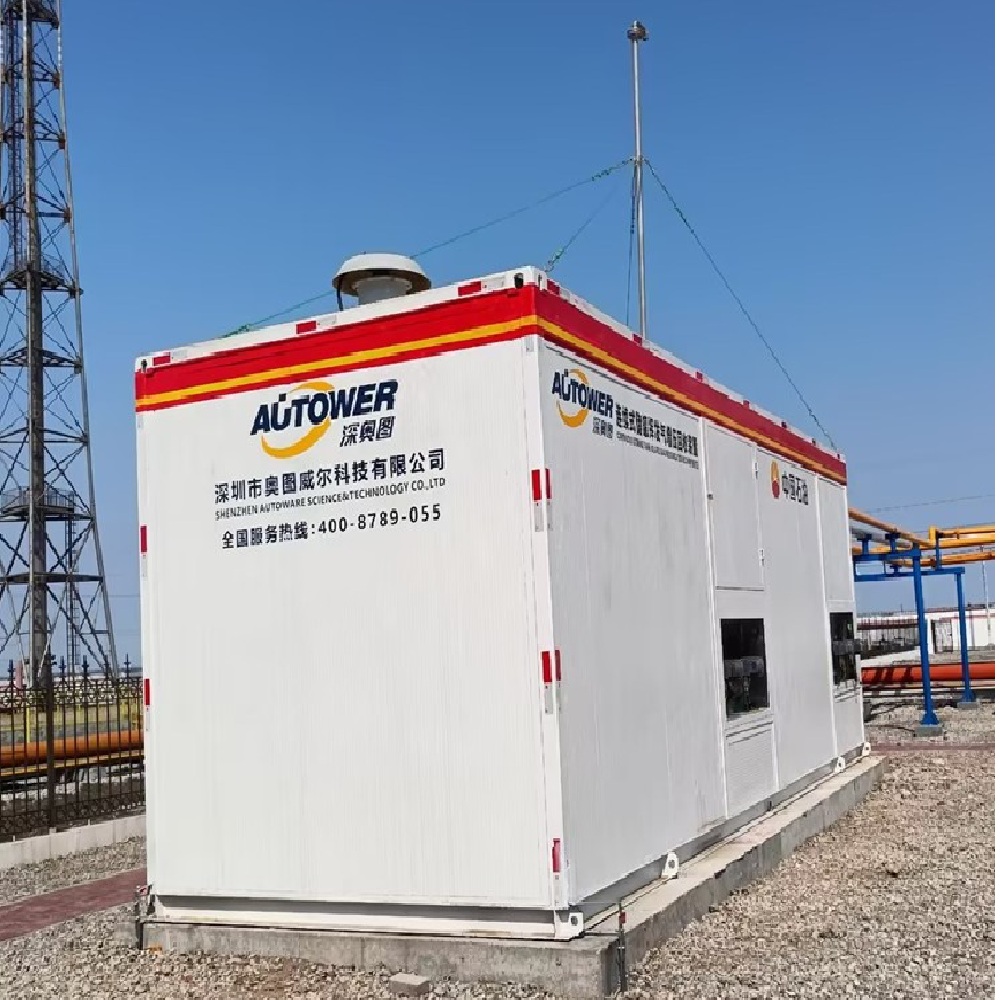

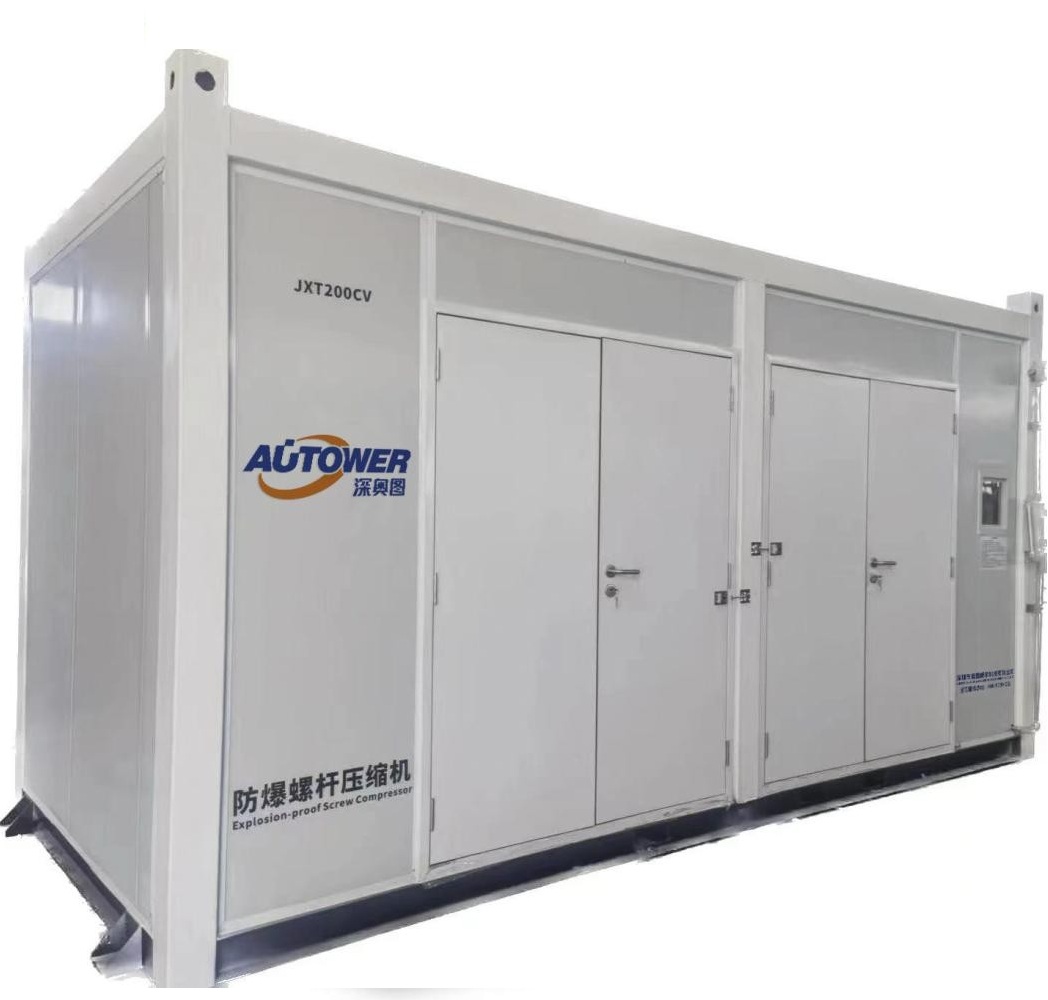

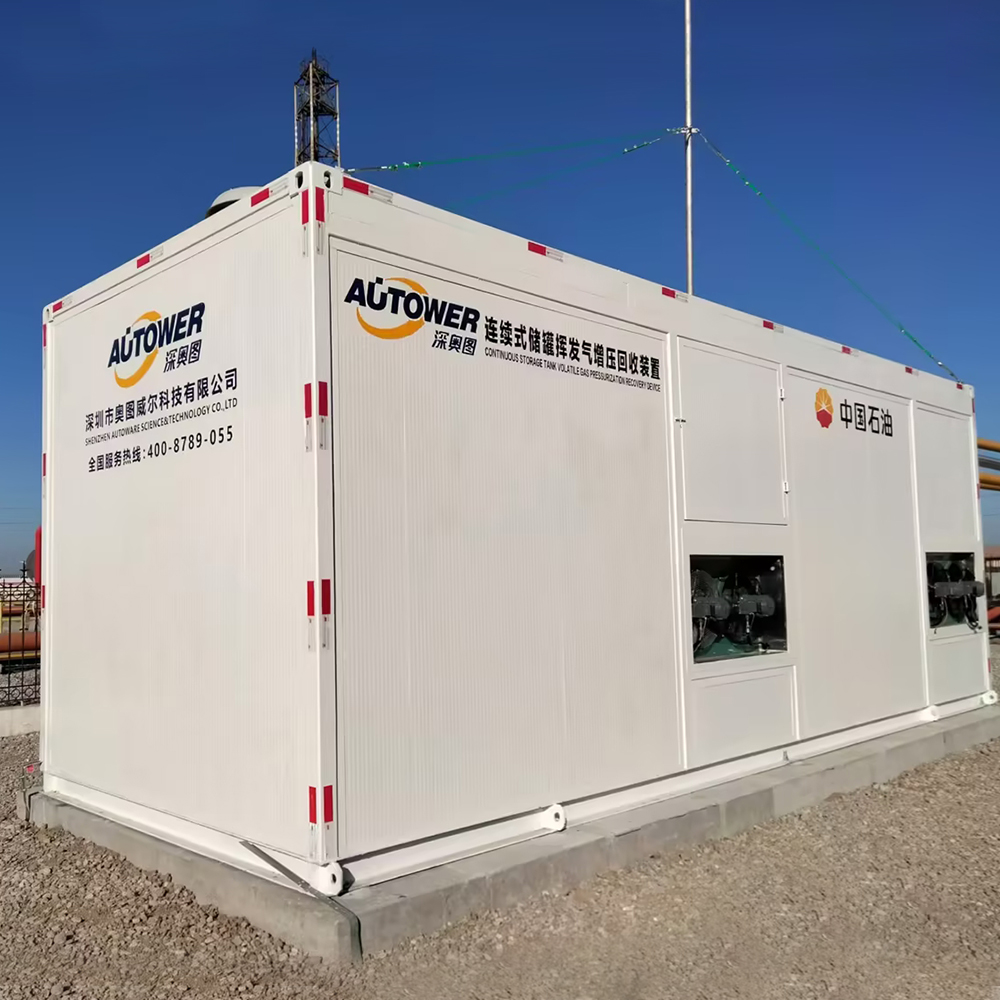

Комплексная установка рекуперации паров для улавливания ЛОС при наливе нефтепродуктов, работающая по технологиям конденсации, абсорбции и адсорбции с соблюдением нормативов по выбросам.
| № | Параметр | Значение |
| 1 | Тэг оборудования | XXX |
| 2 | Модель | AW-XXX |
| 3 | Производительность | 200-120000 Нм³/сут |
| 4 | Состояние блокировки | Блокировка с 2 резервуарами по 3000 м³ и 4 резервуарами по 5000 м³. |
| 5 | Расчетное давление | 1,6 МПа(изб.) |
| 6 | Входное давление | Включение при 800 Па(изб.) — отключение при 500 Па(изб.) |
| 7 | Выходное давление | 0,6 МПа(изб.) |
| 8 | Основная мощность | 7,5 кВт |
| 9 | Уровень шума | 58 дБ(А) |
| 10 | Напряжение питания | 380В/220В |
| 11 | Управление ПЛК | Siemens S7-200 Smart RS485/MODBUS |
| 12 | Способ пуска | Частотный пуск |
| 13 | Диапазон частот | 80-200 Гц |
| 14 | Панель управления | ЖК-дисплей 10 дюймов |
| 15 | Способ охлаждения | Воздушное или водяное охлаждение |
| 16 | Тип конструкции | Корпусной утепленный блок или моноблочное установочное модульное оборудование с защитным навесом от дождя |
| 17 | Класс взрывозащиты | EXDIIBT4 |
| 18 | Тип соединения | Прямое соединение (упругая муфта) |
| 19 | Стандарт двигателя | Класс изоляции F |
| 20 | Тип электродвигателя | Основной двигатель: частотно-регулируемый электродвигатель |
| 21 | Смазка основного агрегата | Водное орошение (высокая безопасность, низкие расходы на обслуживание, экологичность) |
| 22 | Материал основного узла | SS304/316/316L |
| 23 | Материал системы | SS304/316/316L |
| 24 | Входная система | 316/316L |
| 25 | Датчики | Различные анализаторы, датчики и устройства сигнализации |
| 26 | Теплоизоляционная система | Низкотемпературный взрывозащищенный маслонаполненный радиатор с автоматическим подогревом либо иные варианты обогрева |
| 27 | Вспомогательные среды | Сжатый воздух или азот: давление 0,4–0,6 МПа |
| 28 | Габаритные размеры | Ориентировочные размеры: длина 3000 × ширина 2200 × высота 2400 (уточняется по фактическим замерам) |
Система обеспечивает безвыбросной сбор, сжатие, очистку и рециклинг паров, не имеет выпускных патрубков и полностью исключает загрязняющие выбросы. Установка предотвращает утечку ЛОС и пожароопасность, повышает эффективность хранения нефтепродуктов.
Технологический процесс простой, энергопотребление и занимаемая площадь установки невелики. Вместо смазочных масел применяется чистая вода, что обеспечивает безопасную, производительную, экологичную и энергосберегающую эксплуатацию. Отделенное нефтепродуктовое сырье, откачиваемое конденсатным насосом, подлежит рециклингу и приносит экономическую выгоду.
В целях повышения качества упаковки, совершенствования управления упаковочными работами и предотвращения утраты либо повреждения продукции при транспортировке из-за недостатков упаковки разработано настоящее Положение об экспортной упаковке.
Данное положение распространяется на упаковку всей экспортируемой предприятием продукции.
| Требование | Ответственный отдел | |
| Перед упаковкой | Проверить наличие протокола испытаний и отсутствие дефектов изделия.Проверить чистоту внешней поверхности продукции, отсутствие пятен, стоячей воды и других загрязнений. | Отдел контроля качества |
| Упаковка продукции | 1. Упаковка блок-модулей в контейнер:Требуется трехслойная упаковка: внутренняя, промежуточная и внешняя. Упаковка надежно фиксируется, обеспечивает устойчивость и полную сохранность оборудования.а. Отдельные приборы на блоке оборачиваются воздушно-пузырчатой пленкой и плотно затягиваются стретч-пленкой.б. Весь блок полностью оборачивается пузырчатой пленкой и затягивается стретч-пленкой.в. Оборудование на стеллажах внутри контейнера фиксируется крепежными лентами.г. Свободные трубопроводы оборачиваются защитной тканью для предотвращения сколов лакокрасочного покрытия при ударе, после чего размещаются на специальных упаковочных стеллажах.Примечание к иллюстрациям2. Индивидуальная упаковкаИспользуется трехслойная упаковка (внутренняя, промежуточная, внешняя), надежно закрепленная для защиты изделий.Внутренняя упаковка: Изделия полностью оборачиваются пенопластовой пленкой для исключения трения и ударов между деталями либо о стенки картона. На каждое изделие наклеивается двуязычная маркировка (китайский+английский) для удобства инвентаризации заказчиком.Промежуточная упаковка: Изделия укладываются в картонные коробки.Внешняя упаковка: Деревянные ящики из фанеры без фумигации, усиленные стальными лентами.Свободное пространство внутри ящика заполняется амортизационным материалом. Для тяжелых изделий повышенное внимание уделяется прочности упаковки во избежание повреждений при транспортировке. | Производственный отдел / Отдел складской логистики |
| Дополнительная упаковка | 1. Восемь стоек ящика обжимаются стальными лентами или широкими деревянными планками.Примечание: ширина деревянной планки: мм; толщина: мм.2. Внутри ящика оборудуется 6–8 точек усиления.3. При объеме одной грани более 2 куб.м требуется усиление поперечными балками или стальными двутаврами.Примечание: шаг между балками/двутаврами не более мм.4. Каждая упаковка имеет проемы под вилку погрузчика для удобства погрузочно-разгрузочных работ.5. Габариты упаковки подбираются под внутренние размеры контейнера, недопустимо превышение длины, ширины и высоты контейнера. | Отдел складской логистики |
| Транспортная маркировка | Согласно сопроводительным документам на лицевую и боковые грани ящика наклеиваются транспортные этикетки и упаковочные листы. | Отдел складской логистики |
| Предупредительная упаковочная маркировка | Маркировка: Хрупкий товар, Беречь от влаги, Верх. Этикетки четкие, надежно закреплены на упаковке. | Отдел складской логистики |
| Размещение эксплуатационной документации | В упаковку обязательно вкладывается руководство по эксплуатации (на английском либо двуязычное англо-китайское), сертификат соответствия и протокол испытаний. (Примечание: документация исключительно на китайском языке не допускается.) | Отдел контроля качества |
| Фотодокументирование для архива | Процесс упаковки фиксируется фото- или видеосъемкой с сохранением данных, все файлы помечаются датой и отправляются в архив. | Отдел складской логистики |
