Комплексное решение для безопасной автомобильной наливки
Контроль рисков операций по наливке опасных жидкостей на основе цифровых данных
Обзор решения
Комплексное решение для безопасной автомобильной наливки представляет собой системное решение по обеспечению безопасности и автоматизации, построенное на шести ключевых видах оборудования: погрузочный рукав, дозирующий контроллер стандарта ATEX, интегрированный блок блокировок безопасности, защита от перелива и статического заземления, взрывозащищенный светодиодный дисплей, взрывозащищенный шлагбаум.
Оборудование объединено единой системой управления безопасности, охватывающей допуск автотранспорта, процесс налива, технологические блокировки, защиту от перелива и оперативный контроль.
Решение заменяет ручной процесс налива на управляемую автоматизированную процедуру с возможностью полного прослеживания всех операций.
| Решение заменяет традиционный ручной налив на контролируемый автоматизированный процесс с возможностью отслеживания всех операций. | |
В отраслях повышенного риска – нефтяной, газовой и химической промышленности операции автомобильной наливки признаны одним из самых опасных этапов логистической цепочки.
Статистика промышленной безопасности указывает на следующее:
①По данным Международной ассоциации производителей нефти и газа IOGP общий показатель частоты регистрируемых происшествий TRIR в мировой нефтегазовой отрасли составляет около 0,81 (данные за 2024 год).
②Согласно статистике Бюро трудовой статистики США BLS значение TRIR для химической промышленности находится в диапазоне 1,0–1,6.
③По данным ведомства PHMSA от 25% до 40% аварий при транспортировке опасных грузов происходят непосредственно на этапе погрузки/разгрузки, а не во время перевозки.
Анализ архивных данных показывает, что вероятность аварий при наливных операциях в 7–10 раз выше, чем во время движения автотранспорта.
Приведенные цифры подтверждают, что автомобильный налив является не только стандартной технологической операцией, но и одним из критических зон риска при работе с опасными веществами.
Проблемы отрасли
Большинство аварий при автомобильном наливе связано не с крупными взрывами, а с регулярными эксплуатационными ошибками:
Утечки и разлив продукта
Около 80% инцидентов при наливе вызваны утечками жидкости из-за неисправных соединений или нарушений регламента работ.
Падения и травмы персонала
На такие происшествия приходится 20–25% всех производственных травм, особенно при верхнем наливе в автоцистерны.
Возгорания и взрывы
Происходят относительно редко (2–8% случаев), но сопряжены с наиболее тяжелыми последствиями.
Человеческий фактор
Примерно 26% тяжелых аварий напрямую вызваны нарушениями регламента операторами или усталостью персонала.
Алгоритм работы системы
Работа системы строится по стандартизированному безопасному алгоритму:
Основные узлы и их безопасностное назначение
Подберите оптимальное решение под ваши задачи.
Автомобильный налив сопряжен с высокими рисками из-за постоянного взаимодействия человека и оборудования. Ручное подсоединение шлангов является одной из главных причин утечек и травм персонала.
Применение автоматизированных погрузочных рукавов исключает ручное монтирование соединений, жесткая конструкция и герметичные стыки значительно снижают вероятность утечек, поломок оборудования и человеческих ошибок.
Перелив продукта – частая причина разливов и экологических происшествий.
Контроллер обеспечивает точный дозированный налив, автоматически отсекает подачу по достижении заданного объема и сохраняет архив операций налива. При нештатных режимах принимает сигналы блокировки и экстренно останавливает процесс.
Интегрированный блок блокировок безопасности
Ошибки персонала становятся причиной около 26% тяжелых аварий на наливе.
Система блокировок заставляет оператора выполнять строго заданную последовательность операций; запуск налива возможен только после подтверждения всех безопасностных условий: исправное заземление, положение рукава, отсутствие опасных газов, подтверждение допуска по ключам.
Благодаря этому человеческий фактор из источника риска превращается в контролируемый параметр процесса.
Накопление статического электричества – скрытая критическая опасность при наливе горючих жидкостей.
Устройство непрерывно контролирует заземление автоцистерны и уровень продукта в емкости; при потере заземления или угрозе перелива система сразу блокирует подачу и включает тревогу.
Оборудование устраняет две основные причины аварий: разряд статики и перелив жидкости.
Недостаток оперативной информации на объекте замедляет реакцию персонала и усугубляет последствия аварий.
Дисплей в реальном времени показывает объем налива, расход и состояние оборудования, позволяя оператору быстро принимать решения в опасных условиях.

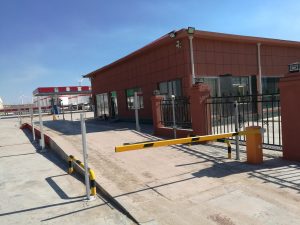

Взрывозащищенный шлагбаум
Бесконтрольный въезд транспорта вызывает нарушение регламента работ и рост риска аварий.
Шлагбаум допускает на площадку только подготовленный авторизованный транспорт, упорядочивая процесс и повышая безопасность эксплуатации.
Основные преимущества
Полностью интегрированная система безопасности и автоматизации
Все основное оборудование связано единой логикой управления, образуя замкнутый контур вместо обособленных приборов.
Существенное снижение рисков утечек и переливов
Автоматизированные рукава и дозирующий контроль исключают ошибки ручного монтажа и гарантируют своевременное отсечение подачи по расчетному объему.
Постоянный контроль статического заземления
Непрерывная диагностика заземления допускает начало налива исключительно при надежном отводе статического заряда.
Принудительное соблюдение безопасного порядка операций
Блокировки безопасности заставляют персонал следовать утвержденному регламенту, исключая нарушения и обход защитных алгоритмов.
Снижение влияния человеческого фактора и отклонений от регламента
Ключевые стадии процесса управляются алгоритмами системы, а не субъективными решениями оператора, сводя к минимуму ошибки из-за усталости или нарушений.
Точный учет и прослеживаемость всех операций
Дозирующий контроллер архивирует каждый налив, формируя достоверную базу для аудита, отчетности и разрешения спорных ситуаций.
Взрывозащищенное исполнение для опасных производств
Все критические узлы выполнены во взрывозащищенном варианте для стабильной эксплуатации в зонах повышенной опасности.
Сферы применения
Решение активно эксплуатируется на нефтяных терминалах, химических предприятиях, нефтебазах, пунктах приема СПГ/СНГ, площадках налива авто- и жд-цистерн.
Подходит для работы с бензином, дизтопливом, авиационным керосином, сырой нефтью и химическими жидкостями.
Нормативы и сертификация
Система разработана согласно требованиям:
Взрывозащитные нормы ATEX Ex
Взрывозащитные нормы ATEX Ex
Сертификат CE
Сертификат ASME
Сертификат SIL
Сертификат SIL
Поддерживается интеграция и обмен данными с системами DCS и SCADA для централизованного диспетчерского контроля.
Экономический эффект от внедрения
Благодаря нейтрализации ключевых рисков, обозначенных отраслевой статистикой, решение позволяет: напрямую исключить основные причины 80% утечек продукта, эффективно ограничить опасность статических разрядов и переливов, свести человеческий фактор под контроль автоматики, повысить общую безопасность процессов и соответствие нормативным требованиям.
Описание продукции
Ищете современное безопасное решение для организации наливных операций?
Наши инженеры предлагают услуги:
Выездная оценка рисков объекта
Проектирование и комплектация системы
Подбор и интеграция оборудования
Техническое консультирование
Свяжитесь с нами для организации безопасного технологического процесса.
